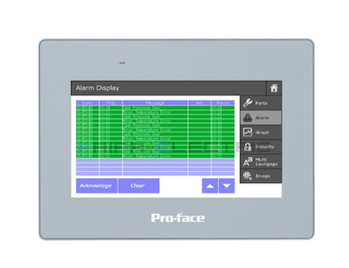

PFXET6400WAD, 7" Widescreen ET6000 Series Pro-face Easy HMI, ProEX

PFXET6400WAD

แบรนด์ : Pro-face สินค้า HMI ซีรีย์ : ET6000 Series

฿ 9000.00

อัตราค่าจัดส่ง

จำนวน / Quantity

รายละเอียดสินค้า

Part Number: PFXET6400WAD

PFXET6400WAD | Pro-Face | HMI | 7" DC Analog | ET6000 Series

Model: ET6000 Series HMI 7” Display Size

Manufacturer: Pro-face

Condition: New & Original in Factory Packing

Factory Warranty: 12 Months

Features:

16 Million Colors
Enhanced Cybersecurity
Easy to Install
Single Touch Analog Display
1 Ethernet Ports, Serial Ports, USB

Functional Specifications

Display Type	TFT Color LCD
Display Size	(7.0-inch) Wide
Resolution	WVGA (800 x 480 Pixels)
Effective Display Area	154.08 x 85.92 mm (6.07 x 3.38 in)
Display Colors	16 million colors
Backlight	Backlight White LED (Not user replaceable. When replacement is required, contact customer support.)
Brightness Control	16 levels (Adjusted with touch panel or software)
Touch Panel Type	Resistive film (analog, single touch)
Touch Panel Resolution	1024 x 1024
Serial (COM1)	Asynchronous Transmission: RS-232C, Data Length: 7 or 8 bits, Stop Bit: 1 or 2 bits, Parity: None, Even or Odd, Data Transmission Speed: 2,400 to 115,200 bps, Connector: D-Sub 9 (plug)
Serial (COM2)	Asynchronous Transmission: RS-422/485, Data Length: 7 or 8 bits, Stop Bit: 1 or 2 bits, Parity: None, Even or Odd, Data Transmission Speed: 2,400 to 115,200 bps, Connector: D-Sub 9 (plug)
Ethernet (LAN)	IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, Connector: Modular jack (RJ-45) x 1
USB (TYPE-A)	Conforms to USB 2.0 (Type A) x 1 Power supply voltage: 5 Vdc ±5 % Output Current: 500 mA/port Maximum transmission distance : 3 m (9.84 ft) at 1.5/12/480 Mbps
USB (mini-B)	Conforms to USB 2.0 (micro-B) x 1, Maximum transmission distance : 3 m (9.84 ft) at 1.5/12/480 Mbps

General Specifications

International Safety Standards
Rated Input Voltage	24 Vdc
Input Voltage Limits	19.2 to 28.8 Vdc
Allowable Voltage Drop	5 ms or less
Power Consumption	9 W
In-Rush Current	30 A or less
Voltage Endurance	1,000 Vac, 20 mA for 1 minute (between charging and FG terminals)
Insulation Resistance	500 Vdc, 10 MΩ or more
Storage Temperature	-20 to 60 °C (-4 to 140 °F)
Dust	0.1 mg/m3 (10-7 oz/ft3) or less (non-conductive levels)
Pollution Degree	For use in pollution degree 2 environment
Vibration Resistance	IEC/EN 61131-2 compliant 5 to 9 Hz single amplitude 3.5 mm [0.14 in.] 9 to 150 Hz fixed acceleration: 9.8 m/s2 X, Y, Z directions for 10 cycles (approx. 100 min.)
Structure	IP65F
Cooling Method	Natural air circulation
Weight Approx.	0.8kg (1.76 lb) or less
External Dimensions	205.5 x 150.5 x 45 mm (8.09 x 5.92 x 1.77 in)
Panel Cut Dimensions	190 x 135 mm (7.48 x 5.31 in)1 Panel thickness area: 1.6...5 mm (0.06...0.2 in)

External Dimensions

Panel Cut-Out

A	B	C
190 mm (+1/-0 mm) (7.48 in [+0.04/-0 in])	135 mm (+1/-0 mm) (5.31 in [+0.04/-0 in])	1.6...5 mm (0.06...0.2 in)

Model Numbers

Model List

Series	Model name	Model number
ET6000 Series	ET-6400WA	PFXET6400WAD
	ET-6500WA	PFXET6500WAD
	ET-6600WA	PFXET6600WAD
	ET-6700WA	PFXET6700WAD

NOTE: All model numbers may be followed by any letter or number.

Model Number Configuration

The following describes the configuration of model numbers.

Digit position
1	2	3	4	5	6	7
P	F	X	(model)		(series)	(size)
			ET: Easy Touch		6	4: 7" Wide 5: 10" Wide 6: 12" Wide 7: 15" Wide

8	9	10	11	12
(type)		(LCD)	(touch panel)	(power supply)
00: Standard		W: Wide TFT	A: Analog	D: DC

Datasheet

ข้อมูลเพิ่มเติม

Pro-face ET6000 Series หน้าจอ Easy HMI ที่มีฟังก์ชั่นเพียงพอต่อการใช้งานในระบบอุตสาหกรรมในราคาประหยัด
จอแสดงผลมีสี 16 ล้านสี และความละเอียดสูง
สามารถเชื่อมต่อได้หลากหลาย protocol โมเดลหน้าจอของ Pro-face ET6000 ที่ใช้แทน Pro-face GP4000E มีดังนี้

(หน้าจอ 7 นิ้ว) PFXGP4402WADW แนะนำเปลี่ยนเป็น PFXET6400WAD
(หน้าจอ 10.1 นิ้ว) PFXGP4502WADW แนะนำเปลี่ยนเป็น PFXET6500WAD
(หน้าจอ 12.1 นิ้ว) PFXGP4502WADW แนะนำเปลี่ยนเป็น PFXET6600WAD

สามารถดูรายละเอียดรุ่นทดแทนหน้าจอ HMI Pro-face ST6000 ได้เพิ่มเติมทีนี่: https://www.proface.com/en/ql/et6000

สนใจซื้อ HMI Pro-face ET6000 ติดต่อ Contact Center
โทร 087-979-8880 ได้ในเวลาทำการ จันทร์- เสาร์ เวลา 09.00 น – 17.00 น.
รับชมสินค้าได้ที่: https://www.proface.com/en/ql/et6000

ข้อมูลสินค้า

ET6000 Series Lineup / Specifications

Display Size	Product Name	Model No	Color	Touch Panel	Interface	Memory	Details
15" Wide (1,366 x 768)	ET-6700WA	PFXET6700WAD	16 million colors	Resistive film (analog)	COM1: RS-232C COM2: RS-422/485 Ethernet x 1 USB Type A x 1 USB micro-B x 1	Application memory: 64MB Backup memory: 128KB	Specifications
12" Wide (1,280 x 800)	ET-6600WA	PFXET6600WAD					Specifications
10" Wide (1,024 x 600)	ET-6500WA	PFXET6500WAD					Specifications
7" Wide (800 x 480)	ET-6400WA	PFXET6400WAD				Application memory: 32MB Backup memory: 128KB	Specifications
