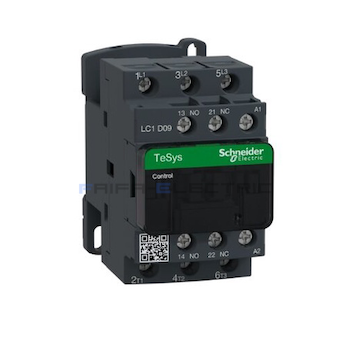

Contactor, TeSys Deca, 3P(3 NO), AC-3/AC-3e, 0 to 440V, 9A, 220VAC 50/60Hz coil

LC1D09M7

แบรนด์ : Schneider สินค้า Magnectic Contactor ซีรีย์ : TeSys Deca contactors

สอบถามสินค้า

อัตราค่าจัดส่ง

จำนวน / Quantity

รายละเอียดสินค้า

Schneider แมกเนติก คอนแทคเตอร์ รุ่น LC1D09M7 220V Magnetic Contactor Tesys D

Main
Range of product	TeSys Deca
Product or component type	Contactor
device short name	LC1D
Contactor application	Motor control Resistive load
Utilisation category	AC-4 AC-3 AC-1 AC-3e
Poles description	3P
[Ue] rated operational voltage	Power circuit: <= 690 V AC 25...400 Hz Power circuit: <= 300 V DC
[Ie] rated operational current	9 A (at <60 °C) at <= 440 V AC AC-3 for power circuit 25 A (at <60 °C) at <= 440 V AC AC-1 for power circuit 9 A (at <60 °C) at <= 440 V AC AC-3e for power circuit
[Uc] control circuit voltage	220 V AC 50/60 Hz

พิกัดมอเตอร์ 3 เฟส 380 VAC
แรงม้า (HP)	กิโลวัตต์ (KW)	พิกัดกิระแสป้องเกิน (A)	คอนแทคช่วย	รหัสสินค้า	ราคา (บาท)
5.5	4	9	1NO+1NC	LC1D09M7	1,200
7.5	5.5	12	1NO+1NC	LC1D12M7	1,350
10	7.5	18	1NO+1NC	LC1D18M7	2,050
15	11	25	1NO+1NC	LC1D25M7	2,900
20	15	32	1NO+1NC	LC1D32M7	3,800
25	18.5	38	1NO+1NC	LC1D38M7	4,240
25	18.5	40	1NO+1NC	LC1D40AM7	5,100
30	22	50	1NO+1NC	LC1D50AM7	5,800
40	30	65	1NO+1NC	LC1D65AM7	7,800
50	37	80	1NO+1NC	LC1D80M7	9,250
60	45	95	1NO+1NC	LC1D95M7	11,000
75	55	115	1NO+1NC	LC1D115M7	14,500
100	75	150	1NO+1NC	LC1D150M7	20,500

ข้อมูลสินค้า

คุณสมบัติ

• มีคอนแทคช่วย (Auxiliary Contact) 1 NO + 1 NC เป็นมาตรฐานทุกตัว
• ผลิตภัณฑ์ได้มาตรฐานนานาชาติ IEC 947-4
• ออกแบบให้ใช้กับภูมิอากาศร้อนชื้น
• มีอุปกรณ์เสริมหลายแบบ นำมายึดได้ง่าย เพิ่มขีดความสามารถสูง
• สามารถติดตั้งบนรางได้สะดวก
• LC1-D สามารเปลี่ยนคอยล์ได้โดยไม่ต้องใช้เครื่องมือช่วย

ตารางเลือกแรงดันคอยส์
แรงม้า (HP)	24V	48V	72V	110V	220V	230V	400V
AC	B7	E7	-	F7	M7	P7	V7
DC	BD	ED	SD	FD	-	-	-
DC*	BL	EL	SL	-	-	-	-

พิกัดมอเตอร์ 3 เฟส 380 VAC
แรงม้า (HP)	กิโลวัตต์ (KW)	พิกัดกิระแสป้องเกิน (A)	คอนแทคช่วย	รหัสสินค้า	ราคา (บาท)
5.5	4	9	1NO+1NC	LC1D09M7	1,200
7.5	5.5	12	1NO+1NC	LC1D12M7	1,350
10	7.5	18	1NO+1NC	LC1D18M7	2,050
15	11	25	1NO+1NC	LC1D25M7	2,900
20	15	32	1NO+1NC	LC1D32M7	3,800
25	18.5	38	1NO+1NC	LC1D38M7	4,240
25	18.5	40	1NO+1NC	LC1D40AM7	5,100
30	22	50	1NO+1NC	LC1D50AM7	5,800
40	30	65	1NO+1NC	LC1D65AM7	7,800
50	37	80	1NO+1NC	LC1D80M7	9,250
60	45	95	1NO+1NC	LC1D95M7	11,000
75	55	115	1NO+1NC	LC1D115M7	14,500
100	75	150	1NO+1NC	LC1D150M7	20,500
